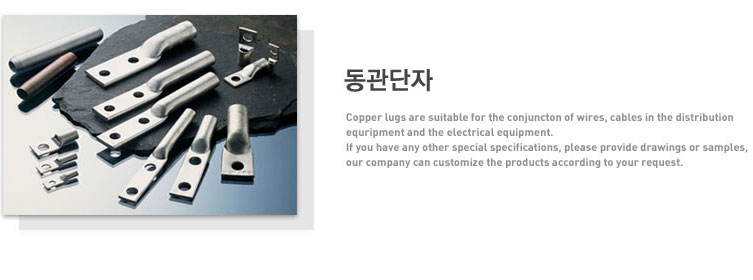

home > 제품소개 > 동관단자 및 동망사
SIZE Dimensions(mm)
B C D E F G L T
22mm2 10 13 9 23 6.2 8.6 45 2.4
38mm2 12 15 11 25 8.4 11.0 55 2.6
60mm2 16 20 11 35 11.0 14.2 70 3.2
100mm2 16 25 14 37 13.5 17.7 80 4.2
150mm2 16 30 14 45 16.5 22.0 95 5.5
200mm2 16 36 14 50 19.0 25.0 105 6.0
250mm2 16 40 14 53 21.0 27.6 110 6.6
325mm2 16 45 14 57 24.0 31.6 125 7.6
400m2 16 51 14 60 27.0 35.2 135 8.2
500mm2 16 55 14 65 29.0 38.6 140 9.6
SIZE Dimensions(mm)
A B C D E F G L T
38mm2 45 12 15 11 42 8.4 11.0 120 2.6
60mm2 45 16 20 11 47 11.0 14.2 130 3.2
100mm2 45 16 25 14 51 13.5 17.7 135 4.2
150mm2 45 16 30 14 62 16.5 22.0 146 5.5
200mm2 45 16 36 14 62 19.0 25.0 150 6.0
250mm2 45 16 40 14 65 21.0 27.6 155 6.6
325mm2 45 16 45 14 70 24.0 31.6 170 7.6
400m2 45 16 51 14 70 27.0 35.2 170 8.2
500mm2 45 16 55 14 75 29.0 38.6 180 9.6
SIZE Dimensions(mm)
B C D E F G L T
10mm2 9 15 8.5 12 5 8 36 1.9
16mm2 9 15 8.5 17 6 9 42 2.4
25mm2 9 16 8.5 18 7 10.5 53 3
35mm2 9 17 8,5 19 8.5 12 54 3.5
50mm2 12 19 8.5 20 10 14 50 3.8
70mm2 12 22 10.5 21 12 16 56 4
95mm2 12 26 10.5 23 13.5 18 58 4.5
120mm2 15 29 12.5 28 15 20 70 5
150mm2 16 32 12.5 30 16.5 22 74 5
185mm2 17 35 12.5 32 18.5 24 84 5
240mm2 17 38 12.5 37 21 26.4 87 5.5
300mm2 21 43 14 44 24 30 105 6.5
400mm2 24 49 14 46 27 34 118 7
500mm2 29 56 14 60 30 40 143 10
