규격 내경 수축 후 두께 길이 제품번호
수축 전 수축 후
수축
mm mm mm
SRBB 19-6 19 6 2.3 30 201942
35-11 35 11 2.5 30 201943
50-18 50 18 2.7 30 201944
80-26 80 26 2.8 30 201945
120-40 120 40 3.0 30 201946
  12KV
mm
17.5kv
mm
24kv
mm
36kv
mm
부스바(원형)
Ph/Ph 및 Ph/E간의 격리 없음 120 160 220 320
Ph/Ph 격리 있음 50 65 90 145
Ph/E 격리 있음 60 80 120 200
부스바(사각형)
Ph/Ph 및 Ph/E간의 격리 없음 120 160 220 320
Ph/Ph 격리 있음 60 80 110 195
Ph/E 격리 있음 70 100 145 280

규격

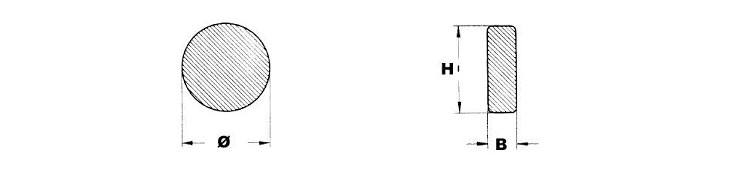

권장 원형 지름 Ø

폭(B) + 높이(H)
사각형

제품
번호

최소 최대 최소 최대
mm mm

SRBB 19-6

6.5 12 12 18 201942
35-11 13 25 22 36 201943
50-18 18 35 31 60 201944
80-26 28 65 55 95 201945
120-40 45 100 80 150 201946
